微滤机

一、引言

采用15—20微米孔隙过滤工艺称之谓微滤。微孔过滤是一种机械过滤的方法。它适用于把液体中存在的微小悬浮物质（纸浆纤维）较大限度地分离出来，实现固、液两分离的目的。微滤与其它方法的区别在与过滤介质空隙特别小，借助筛网回转的离心力，在较低的水力阻力下，具有较高流速性，截留住悬浮固体。

ZYWJ－I型是针对现有微滤机易堵塞、易破损、维修维护工作量大、二次投资多等问题专门研制的，是适用于造纸废水处理的实用技术之一。

本设备是吸收新西兰万全机技术，针对我国国情开发的一种新型微滤机。它广泛适用于需进行固液分离的各种场合。如城市生活污水、造纸、纺织、印染、化工污水等过滤，尤其适用于造纸白水的处理，达到封闭循环重复使用。

ZYWJ－II型微滤机是在原I型微滤机的基础上研制而成的环保节能型产品，其主要优点为：

主要优点为：

1、污染小，滤筒的上下盖使污水全部在设备内封闭过滤，保证了车间的环境卫生。

2、设备的安装尺寸较I型有所降低。

二、主要技术参数

注：当废水浓度越高，网目越高，SS、COD去除率越高。

三、主要结构及工作原理

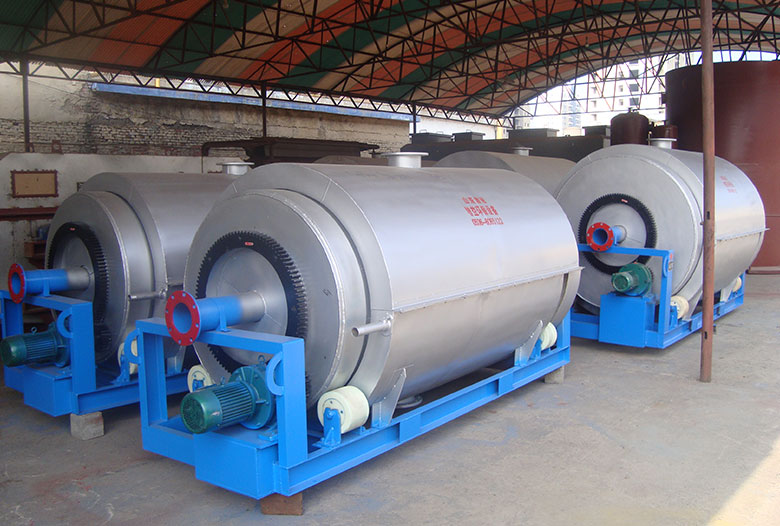

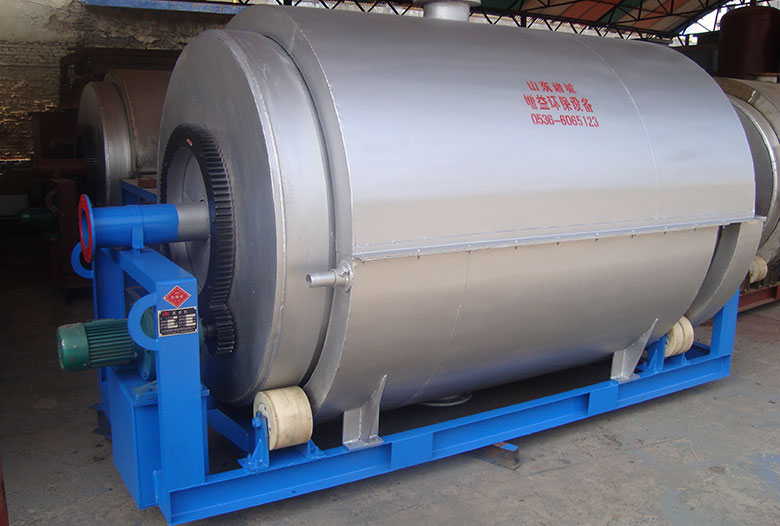

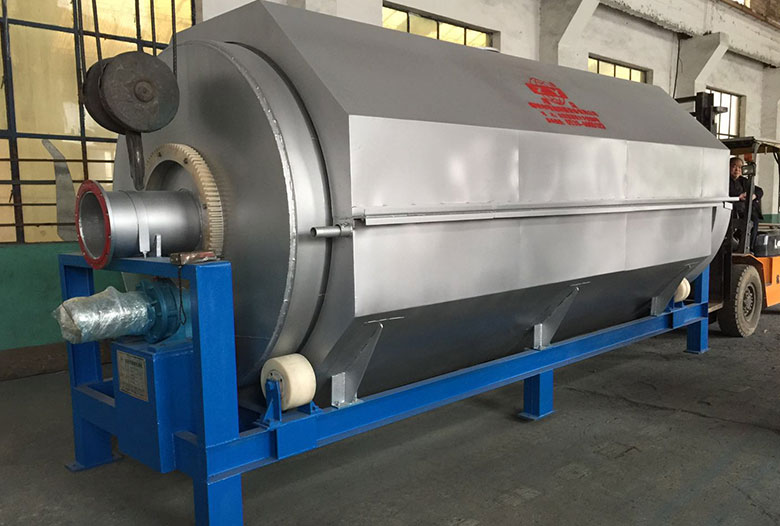

微滤机是一种机械过滤的装置，有传动装置、溢流堰布水器、冲洗水装置等主要部件组成，滤网为不锈钢丝网。其工作原理是将处理水从水管口进入溢流堰布水器，经短暂稳流后，有出水口均匀溢出，分布在反方向旋转的滤筒滤网上，水流与滤筒内壁产生相对剪切运动，固形物被截流分离，顺着筒内螺旋导向板翻滚，由滤筒另一端排出，从滤网滤出的废水在滤筒两侧的防护罩导流作用下从正下方出水槽中流走。该机滤筒外配有洗水管，用压力水（3kg/cm²）呈扇形喷射以冲洗疏通滤网，保证滤网始终保持良好的过滤能力。

设备特点：

1、 结构简单，运转平稳，维修方便，寿命长。

2、 过滤能力大，效率高，一般废水纤维回收率大于80%。

3、 占地小、费用低、低速运转、自动保护、安装方便、节水节电。

4、 全自动连续工作，不需专人看管，回收纤维浓度可达12%以上。

5、 通过换不同网目的滤网可代替浓缩机和圆网脱水机使用。

四、设备安装

1、首先组织安装人员熟悉设备结构、作用、特点。并注意全部技术资料中各项说明及要求。

2、检查设备有无缺损。

3、按基础结构图进行施工，基础面平整，预留孔间距和垂直度偏差均不大于10毫米。

安装程度：

1、 基础经养生期后进行安装，基础面及螺栓孔要冲洗干净，地脚螺栓用汽油擦洗干净，螺纹部分涂油，并将螺栓穿入设备的螺栓孔内。

2、 经设备吊装在基础上，进行机器校正。用精度为0.05毫米/米的框式水平仪，以机架为基准测设备水平度，允许不大于0.5毫米/米。

五、设备的运转操作

A、试运转：

1、检查机体所有兼顾螺栓是否旋紧，传动齿轮的啮合是否合适，滚筒托轮有无异常，电动机的接线是否正确，滤筒转动是否轻便。

2、启动电机，观察滤筒转向是否正确，齿轮传动是否正常，开启进浆阀门运转2－4小时，注意有无异常现象，机架是否稳定。

B、操作说明

1、开机前检查喷水管是否畅通。

2、、首先开动电动机，喷水管阀门，然后才可开启进料阀门。

3、停机时先关闭精料阀门，把网部清洗干净后，方可关闭喷水管，最后关闭电动机。

六、维护与保养

1、必须在设备处于正常工作状态下使用。

2、传动齿轮每班加油一次，托轮轴承每月加油一次。

3、建议一年左右进行检修一次。

七、易损件
